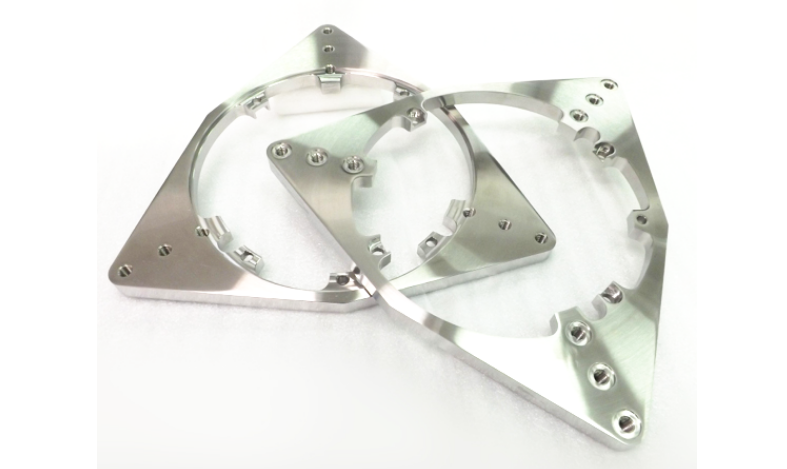

半导体设备是集机、光、电、热、力、化、控等多学科前沿技术于一体的高科技装备,其核心零部件的加工制造要求之高,堪称超精密制造的巅峰。金属零件是半导体设备的重要组成部分,涉及腔体、法兰、电极、靶材等关键功能部件。相较于一般机械零件,半导体设备金属零件具有形状复杂、尺寸精度高、表面质量好、材料种类多等特点,对制造工艺提出了极高的要求。
技术特点
半导体设备的工作环境通常具有高真空、高纯度、高洁净度等特点,这对金属零件的材料特性和加工质量提出了特殊要求。在材料选择方面,不仅要考虑力学性能,如强度、硬度、韧性等,还要兼顾物理化学性能,如热膨胀系数、热导率、电阻率、磁导率等。常用的材料有不锈钢、铝合金、钛合金、铜合金等。零件还需要具备优异的耐腐蚀性、抗氧化性和无磁性。在精度要求方面,关键零件的尺寸公差可达到微米级,甚至亚微米级,形位公差如圆度、平面度等可达到纳米级。在表面质量方面,零件表面粗糙度Ra可低至纳米量级,且表面缺陷如麻坑、划痕、裂纹等须全面消除。此外,零件还普遍具有薄壁、异型孔、盲孔、复杂曲面等特征,给加工制造带来很大挑战。
加工工艺
半导体设备金属零件的加工工艺涵盖了当前超精密制造领域的诸多尖端技术。在机加工方面,超精密数控机床、金刚石切削刀具、油静压主轴等是制胜法宝。通过优化刀具几何参数、切削用量,并匹配特种切削液,可实现纳米级表面粗糙度和亚微米级尺寸精度。在特种加工方面,电火花、激光、电解等方法可用于高深宽比微细结构的制备。电火花加工可实现高硬度材料的去除,并获得优异的表面完整性。激光加工具有热影响区小、加工效率高等特点,尤其适合微小孔和狭缝等结构的快速制备。电解加工可获得光滑、无应力的表面,且无刀具磨损问题。在表面处理方面,抛光、超精密研磨、喷丸等是常用手段。通过碳化硅、金刚石等磨料的精密运动控制,可获得纳米级甚至埃级的表面粗糙度。喷丸处理可显著提高表面残余压应力,改善疲劳强度。在检测方面,三坐标测量机、扫描电镜、白光干涉仪等先进仪器是精度保障。原子力显微镜、X射线光电子能谱仪等还可用于表面形貌和成分的精细表征。
质量控制
半导体设备金属零件的质量控制贯穿设计、生产、检验的全过程。在设计阶段,需要开展公差分析、有限元仿真等,优化设计参数,并综合考虑材料属性、加工工艺、装配条件等因素。在生产阶段,需要严格控制原材料质量,优化工艺参数,实施刀具磨损和设备漂移补偿,确保加工一致性。清洗、包装等环节也须严防污染。在检验阶段,需要对关键和特殊特性实施100%检查,并定期开展抽样复查。尺寸精度、表面质量、理化性能等都须经过系统全面的测试,并以缺陷分析、失效分析等方法持续改进。先进的MES、SCADA等智能制造管理系统,可实现工艺参数、检测数据的实时采集和统计分析,做到质量问题的早发现、早预警、早处置。
发展趋势
半导体设备金属零件制造技术正向着更高精度、更高效率、更高柔性的方向发展。在材料方面,粉末冶金、3D打印等新工艺为高性能材料的近净成形开辟了新途径。金属基复合材料、超细晶材料、非晶合金等新材料不断涌现,为功能化、轻量化设计提供了更多可能。在加工方面,复合加工、混合加工等集成化制造模式大行其道,可显著提高制造效率和稳定性。超声辅助、等离子体辅助等复合场加工技术有望突破单一能场的局限,实现亚纳米级乃至埃级的极限加工。在测量方面,在机测量、在线监测等新模式正在兴起,实时质控、闭环补偿等智能化手段为提升制造精度和效率带来新契机。在服务方面,全生命周期管理、远程运维等新业态正在探索,产品全周期质量追溯、性能优化等将成为可能。
半导体设备金属零件制造是一个多学科交叉、技术密集的领域。机械、材料、电子、控制、信息等多个学科的新原理、新技术、新方法在这里交相辉映,催生出一个又一个令人眼花缭乱的精品。我们要深入学习科学知识,掌握制造规律,注重工程实践,努力成为本领域的行家里手。
